Beschreibung

Hier beschreibe ich Euch wie Ihr ein ESP Easy auf Euer ESP8266 Modul bekommt.

USB TTL Converter Modul CP2102

Für das ein oder andere ESP8266 Modul wird noch ein extra TTL Converter benötigt. Hier beschreibe ich Euch kurz, wie Ihr den unter Windows einrichten könnt. Ich habe folgenden Converter verwendet:

Damit der USB TTL Converter als Windows Gerät erkannt wird muss zuerst der Treiber heruntergeladen und installiert werden. Den Treiber findet ihr hier ==> https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers



Wie ein Treiber in Windows installiert werden kann sollte jeder wissen. Hier eine kurze Anleitung:

  • Treiber herunterladen und entpacken
  • USB TTL Converter mit dem PC verbinden
  • Treiber aus dem entpackten Ordner installieren
  • Fertig

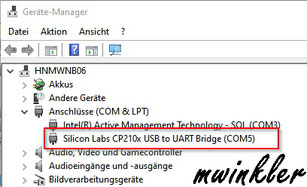

Im Geräte-Manager noch kontrollieren ob der Treiber sauber funktioniert. Hier wird auch der Verwendete COM Port angezeigt. Bei mir,  ist es der "COM5" Port. Diesen müssen wir später beim flashen der Firmware mit angeben.

Jetzt sollte das Windows System soweit vorbereitet sein, um auf eine ESP8266 Modul die aktuelle ESP Easy Firmware zu flashen. Als Beispiel habe ich Euch noch den Anschlussplan für ein NodeMCU:



  • Rot NodeMCU 3V3 <==> USB VCCIO/3V3
  • Schwarz NodeMCU GND <==> USB GND
  • Gelb NodeMCU TX <==> USB RXD
  • Grün NodeMCU RX <==> USB TXD

USB TTL Converter Modul CH340

Für das ESP01 Modul gibt es noch einen eigenen  TTL Converter. Hier Beschreibe ich Euch kurz, wie Ihr den unter Windows einrichten könnt. Ich habe folgenden Converter verwendet:

Damit der USB TTL Converter als Windows Gerät erkannt wird, muss zuerst der Treiber heruntergeladen und installiert werden. Den Treiber findet ihr hier ==> http://www.wch.cn/products/category/1.html



Wie ein Treiber in Windows installiert werden kann sollte jeder wissen. Hier eine kurze Anleitung:

  • Treiber herunterladen und entpacken
  • USB TTL Converter mit dem PC verbinden
  • Treiber aus dem entpackten Ordner installieren
  • Fertig

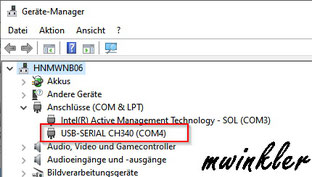

Im Geräte-Manager noch kontrollieren ob der Treiber sauber funktioniert. Hier wird auch der verwendete COM Port angezeigt. Bei mir ist es der "COM4" Port. Diesen müssen wir später beim flashen der Firmware mit angeben.

Jetzt sollte das Windows System soweit vorbereitet sein um auf eine ESP-01 Modul die aktuelle ESP Easy Firmware zu flashen. Damit Ihr den Flashvorhang durchführen könnt, müsst Ihr noch folgende Hardwaremodifikation durchführen:

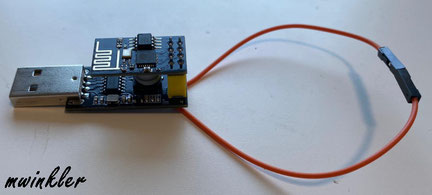

Die beiden markierten Pins, müssen während dem Flashvorgang verbunden sein. Da es aber keine dauerhafte Verbindung sein soll, habe ich hier zwei Drähte mit entsprechenden Steckern angelötet. Diese kann man jetzt einfach zusammen stecken um das ESP-01 zu flashen.



Vorbereitungen NodeMCU

Das NodeMCU kann direkt mit dem USB Anschluss des PCs verbunden werden. Sowohl die Version 2 als auch die Version 3 haben einen TTL Converter direkt verbaut.



Folgende Module habe ich im Einsatz:

NodeMCU Version 2

Im Geräte-Manager, noch kontrollieren ob der Treiber sauber funktioniert. Hier wird auch der verwendete COM Port angezeigt. Bei mir ist es der "COM5" Port. Diesen müssen wir später beim flashen der Firmware mit angeben.

NodeMCU Version 3

Im Geräte-Manager noch kontrollieren ob der Treiber sauber funktioniert. Hier wird auch der verwendete COM Port angezeigt. Bei mir ist es der "COM4" Port. Diesen müssen wir später beim flashen der Firmware mit angeben.



  • Zum Starten des Flashvorgangs, muss vor der Verbindung mit den PC der Button "flash" gedrückt und gehalten werden. Den Button erst wieder loslassen, wenn der USB Anschluss mit dem PC verbunden ist und rot blinkt.

Vorbereitungen ESP-01

Das ESP01 Modul benötigt noch einen zusätzlichen USB TTL Converter. Folgendes ESP-01 Modul habe ich im Einsatz:



Das ESP-01 Modul kann einfach auf den USB TTL Converter aufgesteckt werden. Um den USB TTL Converter in den Programmiermodus zu versetzen, müssen wir noch die beiden angelöteten Drähte miteinander verbinden. Danach können wir den USB TTL Converter mit dem PC verbinden.

ESP Easy flashen

Meine Anleitung bezieht sich auf die Version MEGA 20201102



  • Auf der Webseite die Datei "ESPEasy_ESP82xx_mega-20201102.zip" herunterladen und in einen Ordner entpacken.



Das entpackte Archiv sollte sich dann so zeigen.

Zum Starten des Flashvorgangs der Firmware wird die markierte Datei "ESP.Easy.Flasher.exe" gestartet.

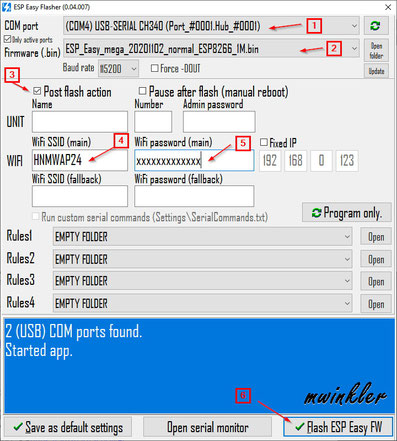

Direkt nach dem Starten der Datei müssen wir folgende Einstellungen vornehmen:

  • [1] COM Port auswählen z.B. "COM4"
  • [2] Firmware auswählen z.B. "...ESP8266_1M.bin" (ESP01 FW)
  • [3] Haken setzen für "Post flash action"
  • [4] Eigene SSID für WLAN eintragen
  • [5] Eigenes Kennwort für WLAN eintragen
  • [6] Flashvorgang starten



Der Startvorgang wird in dem unteren blauen Fenster angezeigt.



Wenn alles funktioniert hat, sollte das blaue Fenster ungefähr so aussehen. Jetzt kann das ESP8266 Modul wieder vom PC entfernt werden.

ESP Easy WLAN

Leider funktioniert die Konfiguration des WLANs nicht immer über das Flashprogramm. Daher kann es sein, dass wir die WLAN Konfiguration noch mal manuell durchführen müssen. Hierfür verwenden wir einfach ein modernes Handy. In meinem Beispiel hier wird ein iPhone verwendet. Folgende Konfigurationsschritte müssen hier ausgeführt werden:





  • Erforderliches WLAN suchen
  • Hier sollte jetzt ein neue Access Point angezeigt werden. z.B. "ESP_Easy_0" oder "ESP_Easy"
  • Entsprechenden Access Point auswählen, damit sich das Handy damit verbindet.
  • Standardkennwort ist "configesp", falls es verlangt wird.



  • Direkt nach dem Verbinden erscheint folgende Anmeldeseite. Sollte diese Anmeldeseite nicht automatisch erscheinen, könnt Ihr in einem Browser die Webseite "http://192.168.4.1/setup" öffnen
  • Hier den eigenen WLAN Access Point auswählen
  • Im Feld Password das WLAN Kennwort eintragen
  • Wenn alles korrekt ausgewählt und eingetragen wurde, dann über den Button "Connect" den Vorgang abschließen.



  • Wenn sich das ESP8266 Modul korrekt mit dem WLAN verbunden hat, wird auf der Anmeldeseite die IP-Adresse angezeigt.



ESP Easy Standard - Konfiguration

Die weitere Konfiguration wird jetzt über einen Webbrowser abgeschlossen.



Für die Grundkonfiguration muss die Registerkarte "Config" ausgewählt werden.



Grundsätzlich konfiguriere ich folgendes

  • [1] Unit Name setzen z.B. "HNMWESP08". Ich verwende hier immer eine fortlaufende Nummer.
  • [2] Haken zum Anhängen der Unit Nummer entfernen.
  • [3] Wer möchte kann hier noch ein Kennwort vergeben

Damit sich das ESP schnell mit einem WLAN verbindet, vergebe ich an jedes ESP8266 Modul eine eigene IP-Adresse

  • [4] IP-Adresse
  • [5] Entsprechende Gateway Adresse
  • [6] Entsprechende Subnetmaske
  • [7] Entsprechende DNS IP-Adresse

ACHTUNG!!: Damit die neue IP-Adresse funktioniert, muss das ESP8266 Modul einmal neu gestartet werden.



Abschluss der Konfiguration

  • [8] "Submit" zum Speichern der Konfiguration

ESP Easy Erweiterte - Konfiguration

Damit wir später Skripte und die aktuelle Uhrzeit verwenden können, müssen noch folgende Optionen konfiguriert werden.

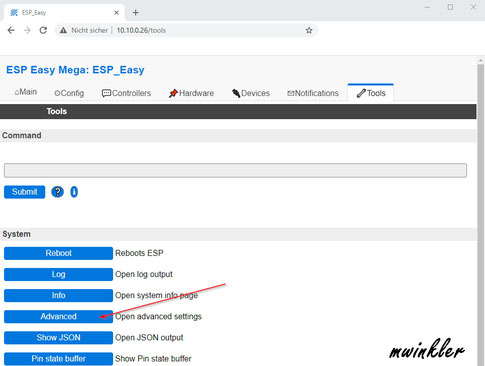

Für die Erweiterte Konfiguration muss die Registerkarte "Tools" ausgewählt werden.



Hier dann auf den Button "Advanced" klicken

 Hier habe ich alle, aus meiner Sicht, relevanten Konfigurationen vorgenommen.



Rules Settings

  • [1] Haken setzen, damit die Registerkarte "Rules" erscheint, in welcher dann Skript für das ESP Easy erstellt werden können.
  • [2] Haken setzen, damit noch der alte Syntax verwendet werden kann

NTP Settings

  • [3] Haken setzen, damit das ESP8266 Modul die aktuelle Zeit von einem NTP Server holt
  • [4] IP-Adresse oder FQDN setzen

Log Settings

  • [5] Syslog IP = IP-Adresse des Syslog Servers
  • [6] Syslog UDP Port (Standard = 514)
  • [7] Syslog Log Level = Je nach gewünschter Informationsmenge
  • [8] Syslog Facility = Standard = Kernel
  • [9] Serial Log Level = None
  • [10] Web Log Level = None

Abschluss der Konfiguration

  • [11] "Submit" zum Speichern der Konfiguration

Änderungsprotokoll

Datum Beschreibung
24.11.2020
  • Komplette Überarbeitung
  • Vorbereitung ESP-01 Modul hinzugefügt
25.11.2017
  • Erste Version ESP Module NodeMCU v2 und V3
**
