Beschreibung

Das erste ESP-12 Modul ist ziemlich veraltet und wird kaum noch angeboten. Ich, würde Euch empfehlen eher auf ein ESP-12F** zu setzen. Es gibt auch noch ein ESP-12E Modul, welches im Vergleich zu einem ESP-12F** Modul, eine schlechtere WLAN Antenne verbaut hat. Die restlichen Features bzw. Anschlüsse sind aber identisch.



Besonderheit ESP-12E bzw. ESP-12F** :

Die Pins 9 bis 14, sind spezielle Anschlüsse welche für die SPI-Verbindung und die Verwendung von SD Karten vorgesehen sind. Pin 11 bzw. Pin 12 sind die Anschlüsse für GPIO9 und GPIO10. Der GPIO9 sollte nie verwendet werden und der GPIO10 nur mit Vorsicht, da dieser GPIO beim booten für einige Sekunden auf "high" wechselt. Daher darf hier kein Schalter oder Sensor angeschlossen werden, der diesen Anschluss auf "low" beim booten zwingt.

Pin-Belegung

Pin-Belegung ESP-12F**

  1. RST (Reset)
  2. ADC (Analog Eingang)
  3. EN
  4. GPIO 16 (wird für Deep Sleep benötigt)
  5. GPIO 14
  6. GPIO 12
  7. GPIO 13
  8. VCC 3,3 Volt bis 3,6 Volt
  9. CSO
  10. MISO
  11. GPIO 9 (sollte nie verwendet werden!)
  12. GPIO 10 (Wird beim booten kurzfristig auf "high" gezogen)
  13. MOSI
  14. SCLK
  15. GND (Masse)
  16. GPIO 15
  17. GPIO 2
  18. GPIO 0
  19. GPIO 4
  20. GPIO 5
  21. RX (Empfang)
  22. TX (Senden)
  23. Blaue WIFI LED

Firmware

Durch die kompakte Bauweise, fehlt dem Modul ein USB auf Seriell-Converter. Dadurch muss das ESP-12F Modul über einige Widerstände und ein zusätzlicher Converter verschaltet werden. Hierfür benutze ich das USB TTL Converter Modul CP2102**.



In meine Schaltung, habe ich einen kleinen Button(Schalter) integriert. Diesen muss man, vor dem Anschließen am USB des PCs, gedrückt halten, damit das ESP Modul in den Programmiermodus wechselt. Direkt nach dem Anschließen am PC, kann der Button wieder losgelassen werden.



Bei dem von mir verwendeten USB TTL Converter Modul CP2102** gibt es zwei Anschlüsse für die Stromversorgung. Einmal 5 Volt und einmal 3,3 Volt.



Daher bitte noch darauf achten, dass die 3,3 Volt Spannungsversorgung verwendet wird!



Wer den ESP-12F** mit einer Adapterpatine benutzt, kann folgende Bauteile und Leitungen weg lassen:

  • Widerstand an EN gelbe Leitung
  • Widerstand an GPIO 15  grüne Leitung
  • Widerstand an GPIO 2 blaue Leitung

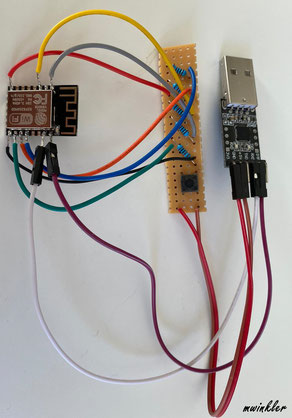

Ich selber, verwende das ESP-12F** Modul ohne eine Adapterplatine, damit ich die Kompaktheit des Modules nicht verliere. Damit ich nicht bei jedem Firmware aufspielen die Bauteile zusammenbauen muss, habe ich mir hierfür eine kleine Hilfsplatine zusammengebaut.

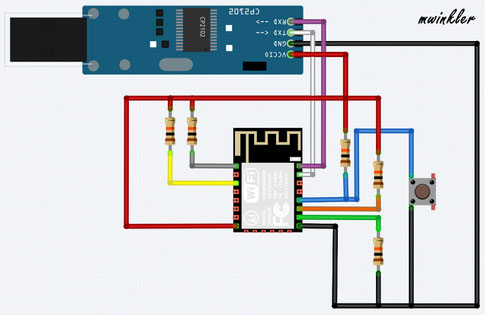

Die jeweiligen Farben der Kabel sind passen zu denen im Schaltplan.





Entsprechend der Farben wird dann das ESP-12F** Modul mit den Kabeln verlötet.



Direkt im Anschluss der Verkabelung kann dann das Aufbringen der Firmware beginnen.



Die Anleitung für die ESPEasy Firmware findet Ihr hier ==> Anleitung
